Проект реставрації німецької САУ часів Другої світової війни Jagdpanther від Австралійського музею бронетехніки та артилерії.
В цьому дописі буду публікувати матеріали з офіційної Facebook-сторінки музею. Допис буде оновлюватися поки триває робота реставраторів. Фотографію буду доповнювати кресленнями (blueprints) з різних джерел.
Сайт музею: www.ausarmour.com
29 січня, 2021 рік
Музей зробив оголошення, що розпочинає проект реставрації Jagdpanther-и у 2022 році. Наголосили на тому, що машина буде зібрана з оригінальних деталей часів Другої світової війни і продемонстрували фото бронелиста правого борту бойової рубки.
4 червня, 2021 рік
Реставратори показали дуже класні фото окремих бронеплит бойової рубки: лобову, задню та верхню. Повідомили, що машина буде відновлюватися до статичного стану.
8 жовтня, 2021 рік

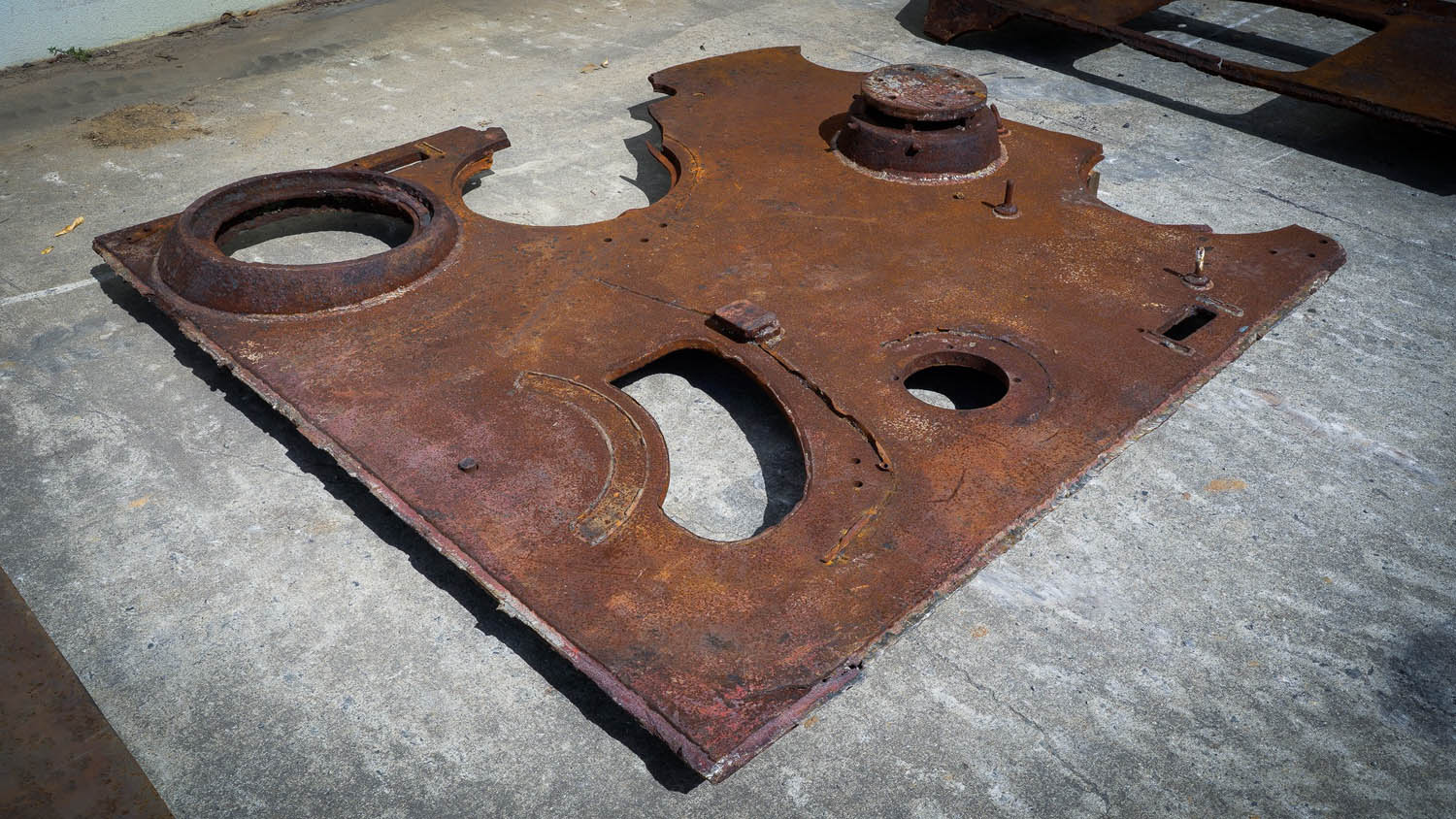

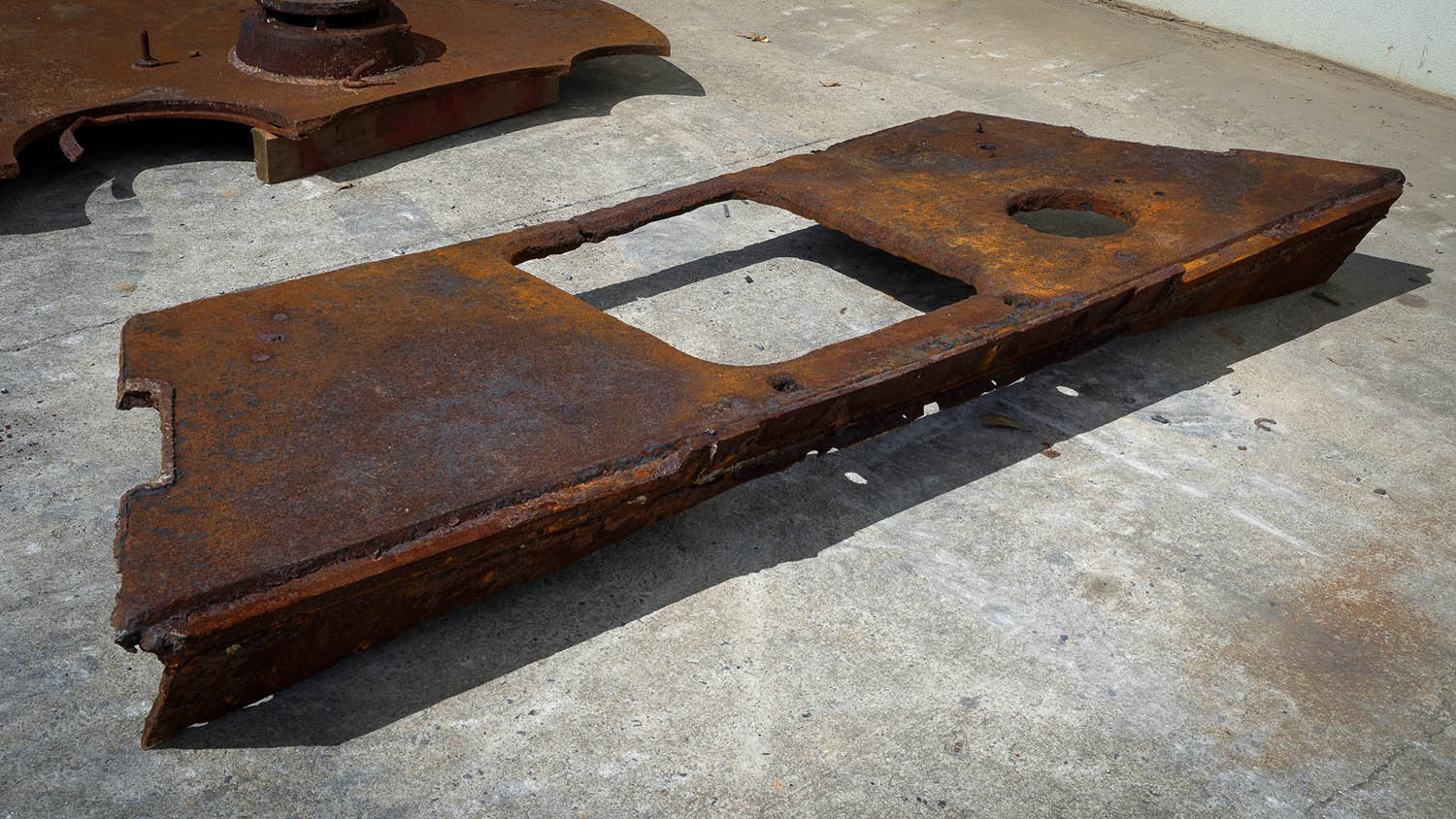

Було оголошено про початок робіт над проектом реставрації Ягдпантери (Jagdpanther). Перше, з чим зіштовхнулися майстри, це різні деформації та пошкодження металу. На фото показали чергові бронеплити: дах та задня деталь бойового відділення, а також середню плиту моторно-трансмісійного відділення.
12 листопада, 2021 рік

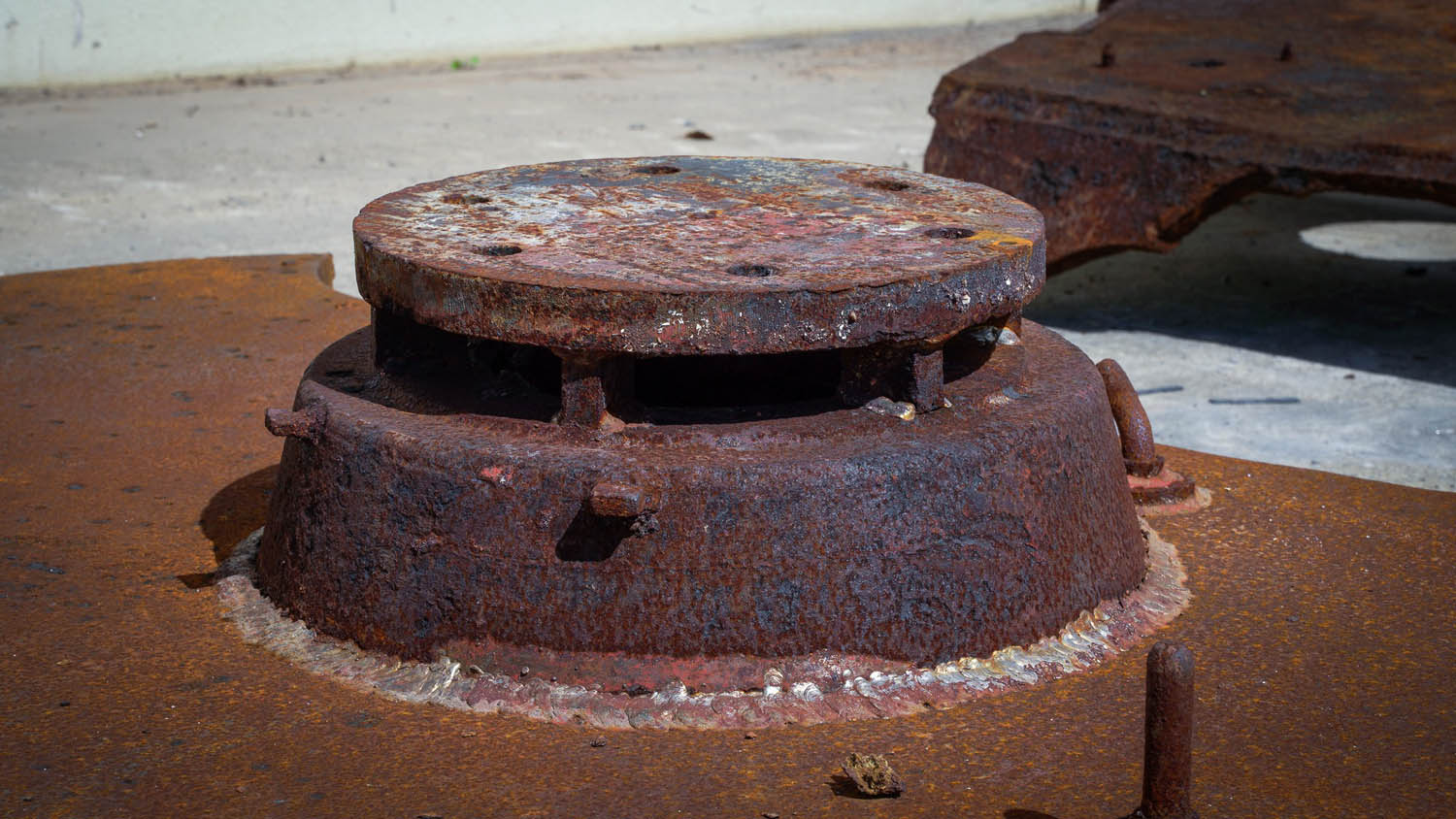

Броньована маска та інші деталі.
25 березня, 2022 рік

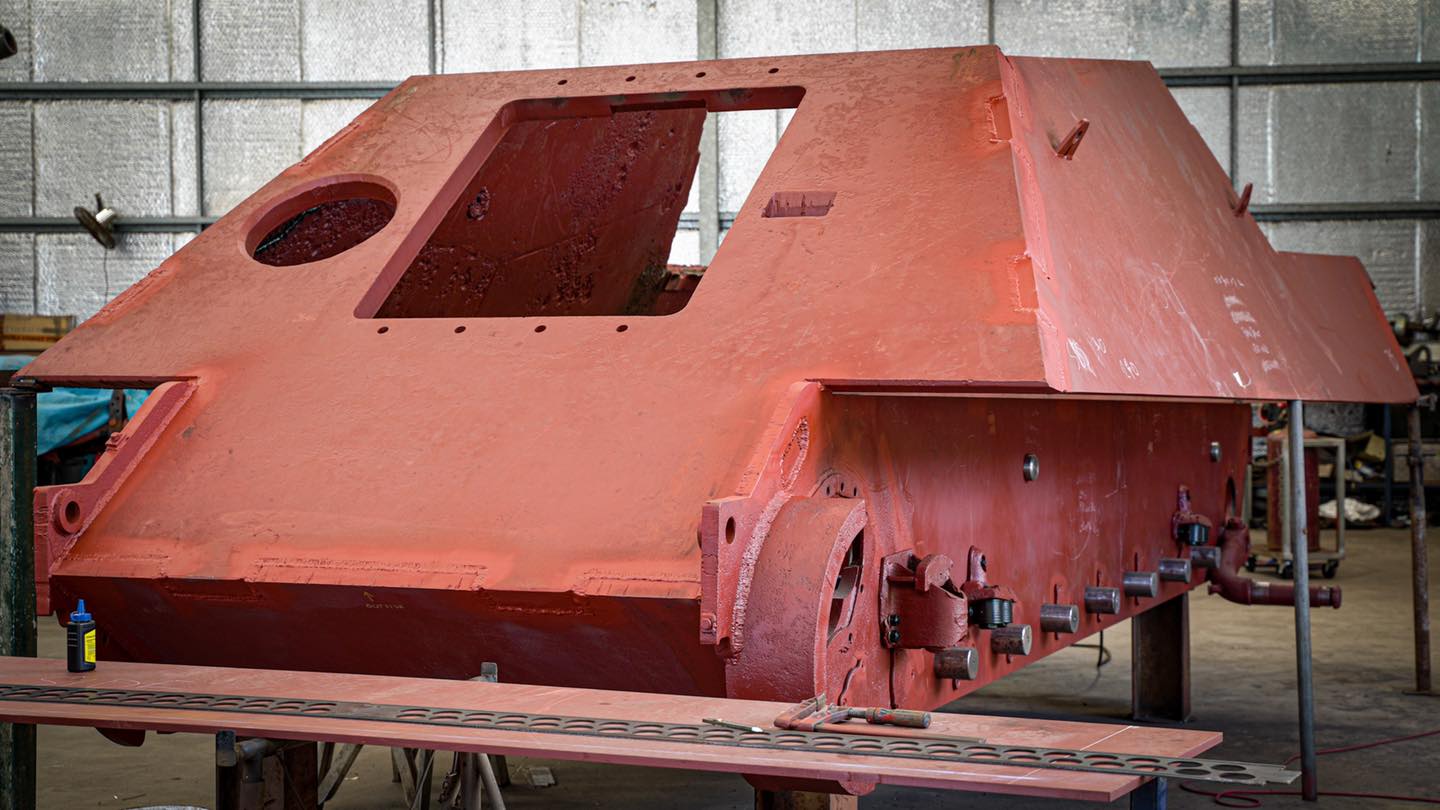

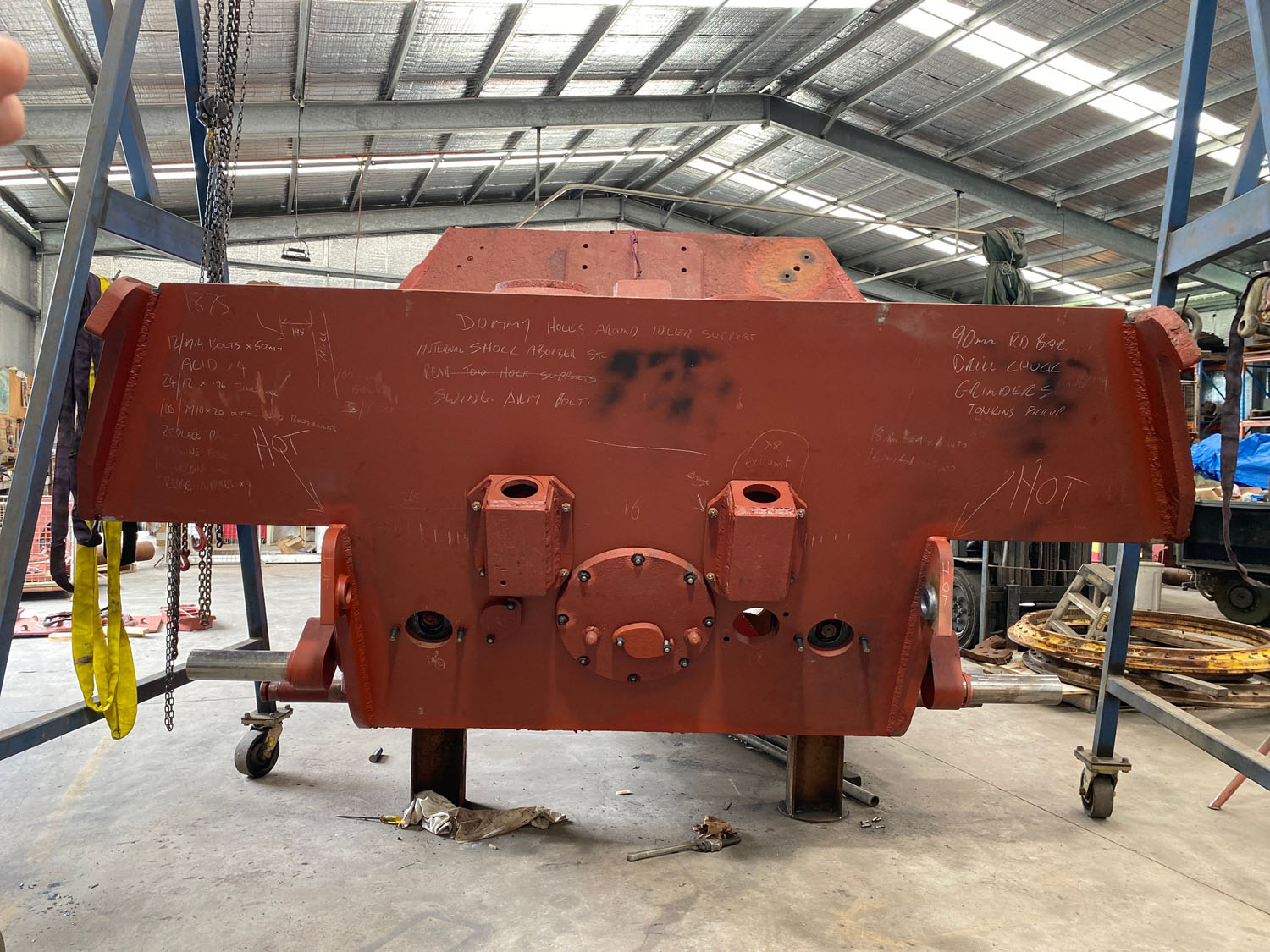

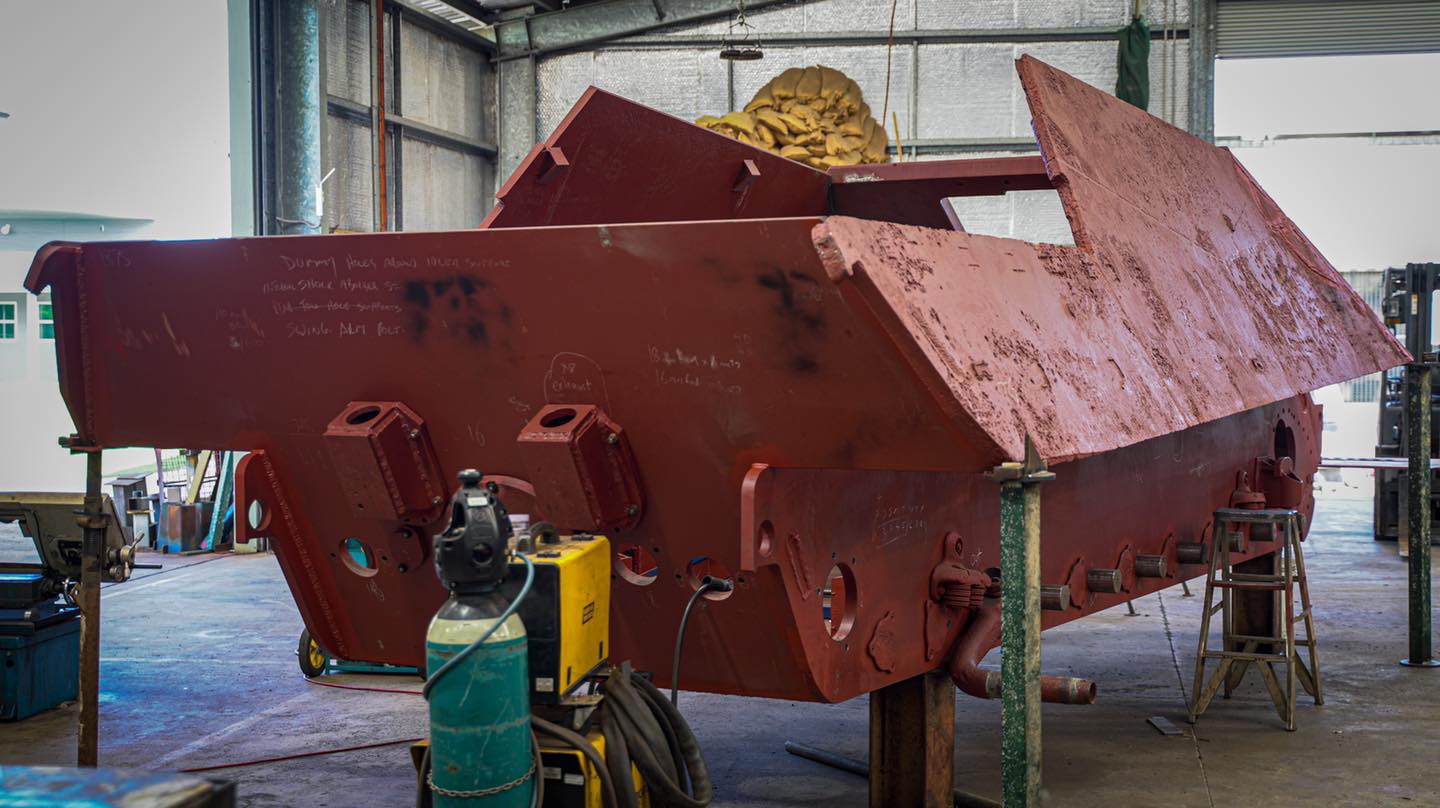

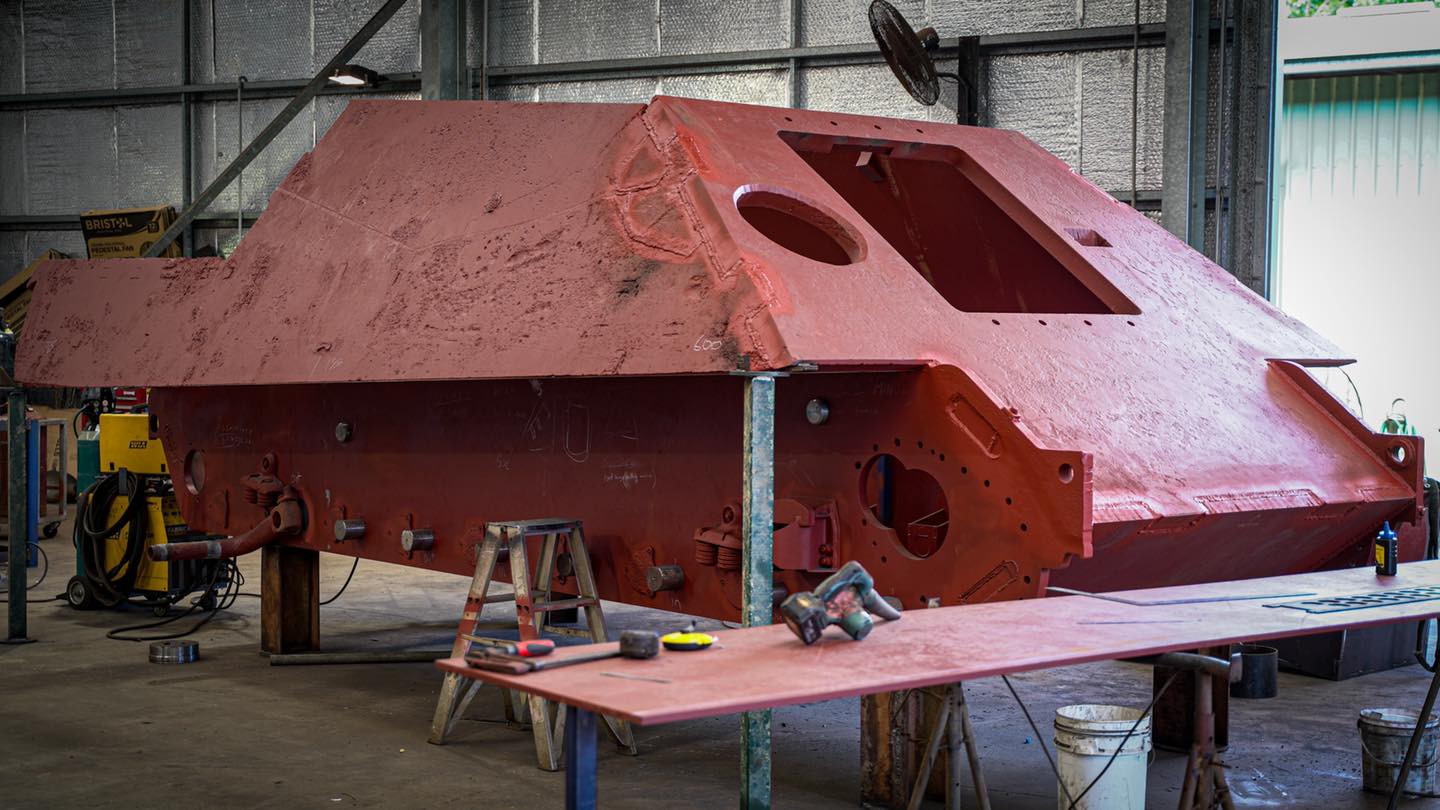

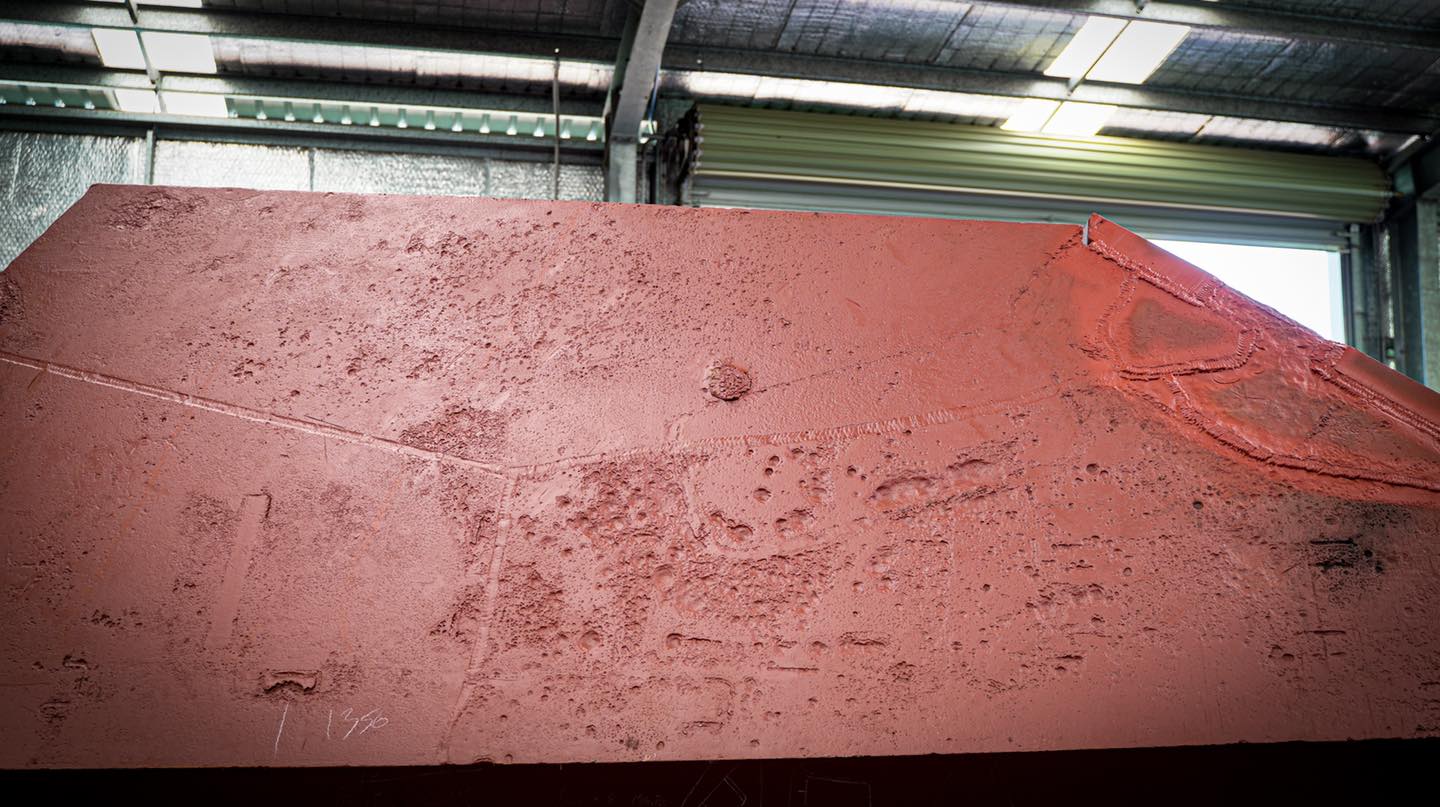

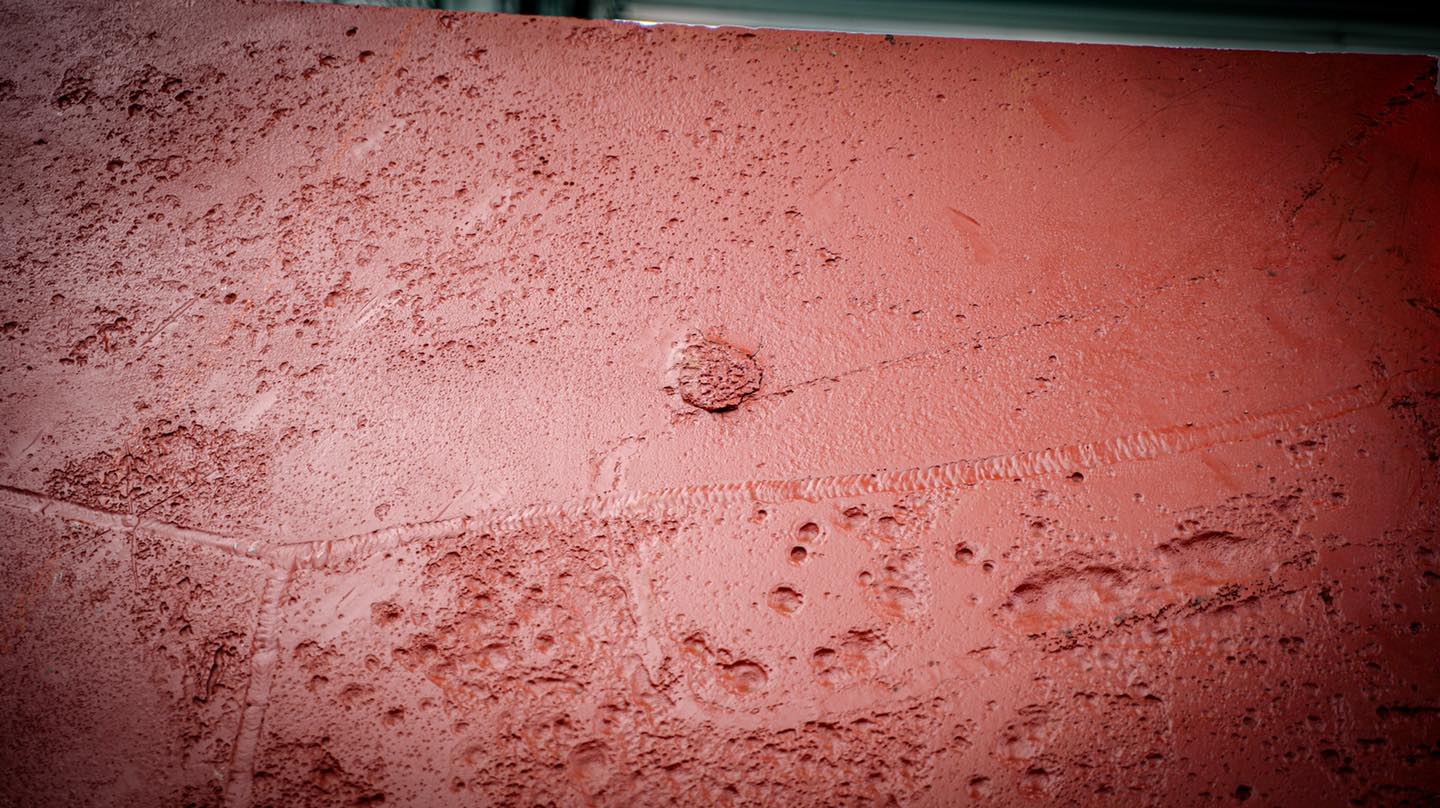

Корпус Ядгпантери майже зібраний. Видно, що борт бойового відділення був зібраний з уламків броні.

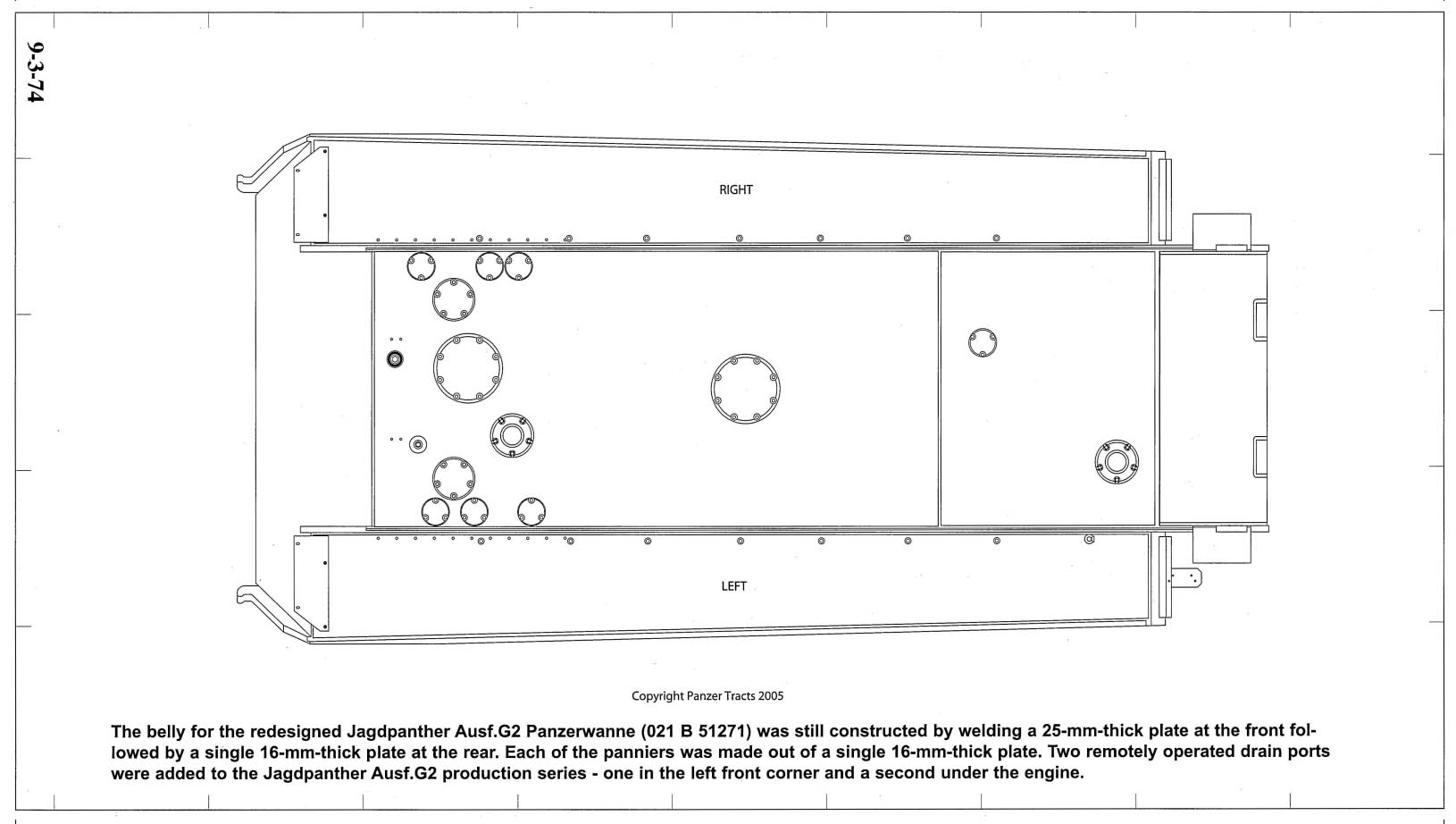

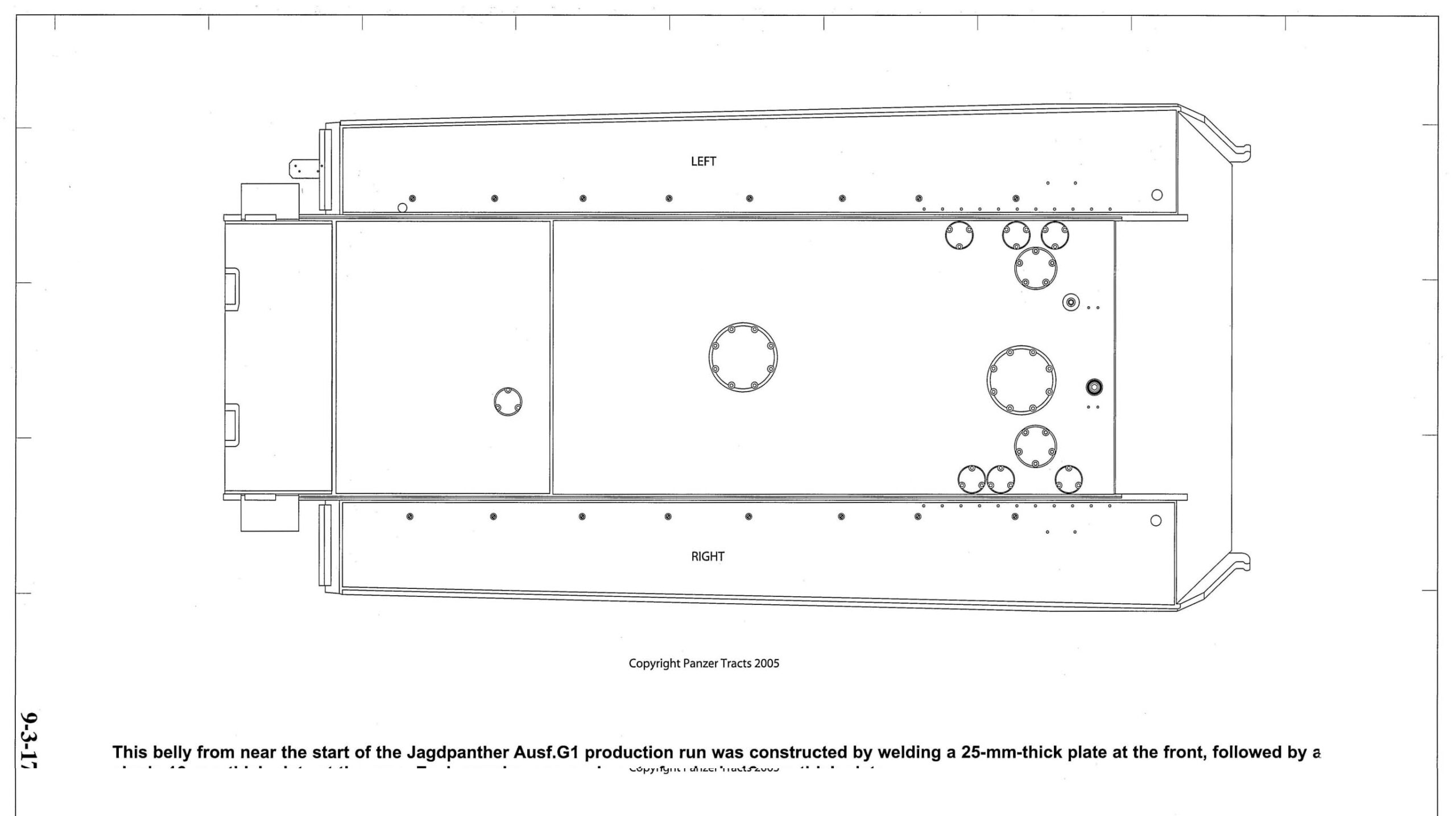

Опис креслень: Бронекорпус Sd.Kfz. 173 Jagdpanzer V Ausf G1 зварювали на підприємстві з виготовлення бронеплит, після чого корпус доставлявся на завод для подальшої збірки.
Днище корпусу зварювалося з двох плит: товщиною 25-мм у передній частині і 16-мм – ззаду. На модифікації Ausf. G2 на днище були додані 2 зливні лючки: один спереду і один ззаду.
22 квітня, 2022 рік

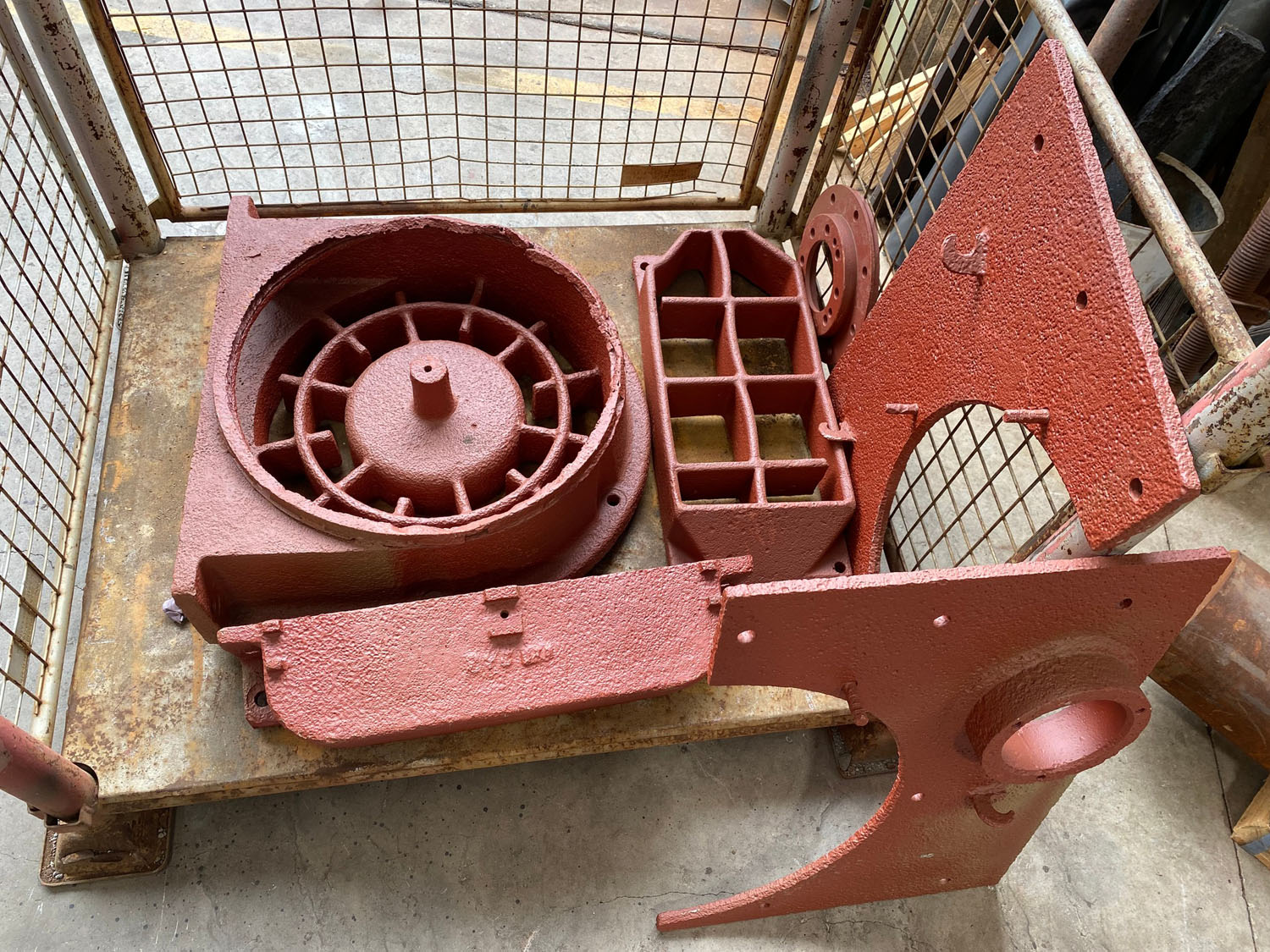

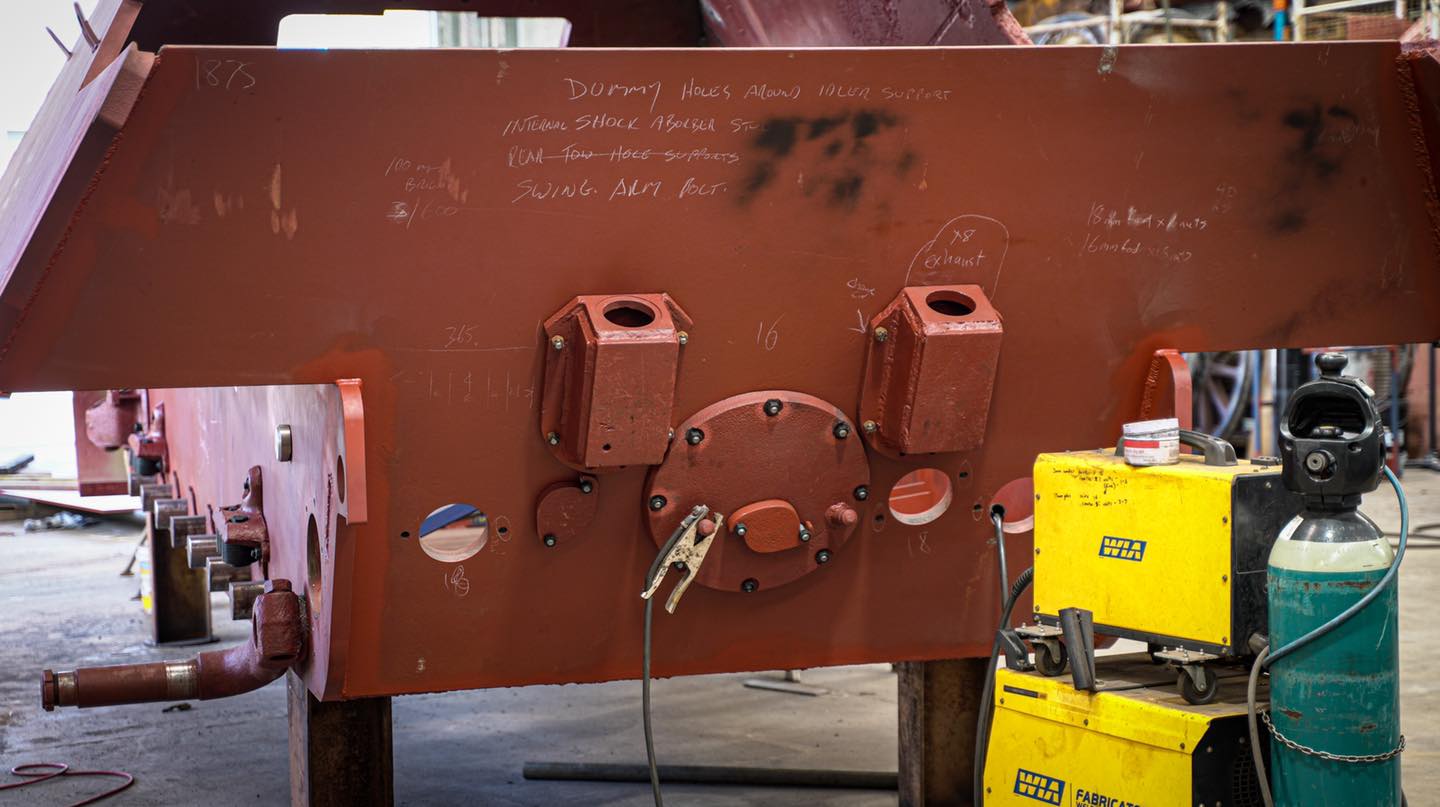

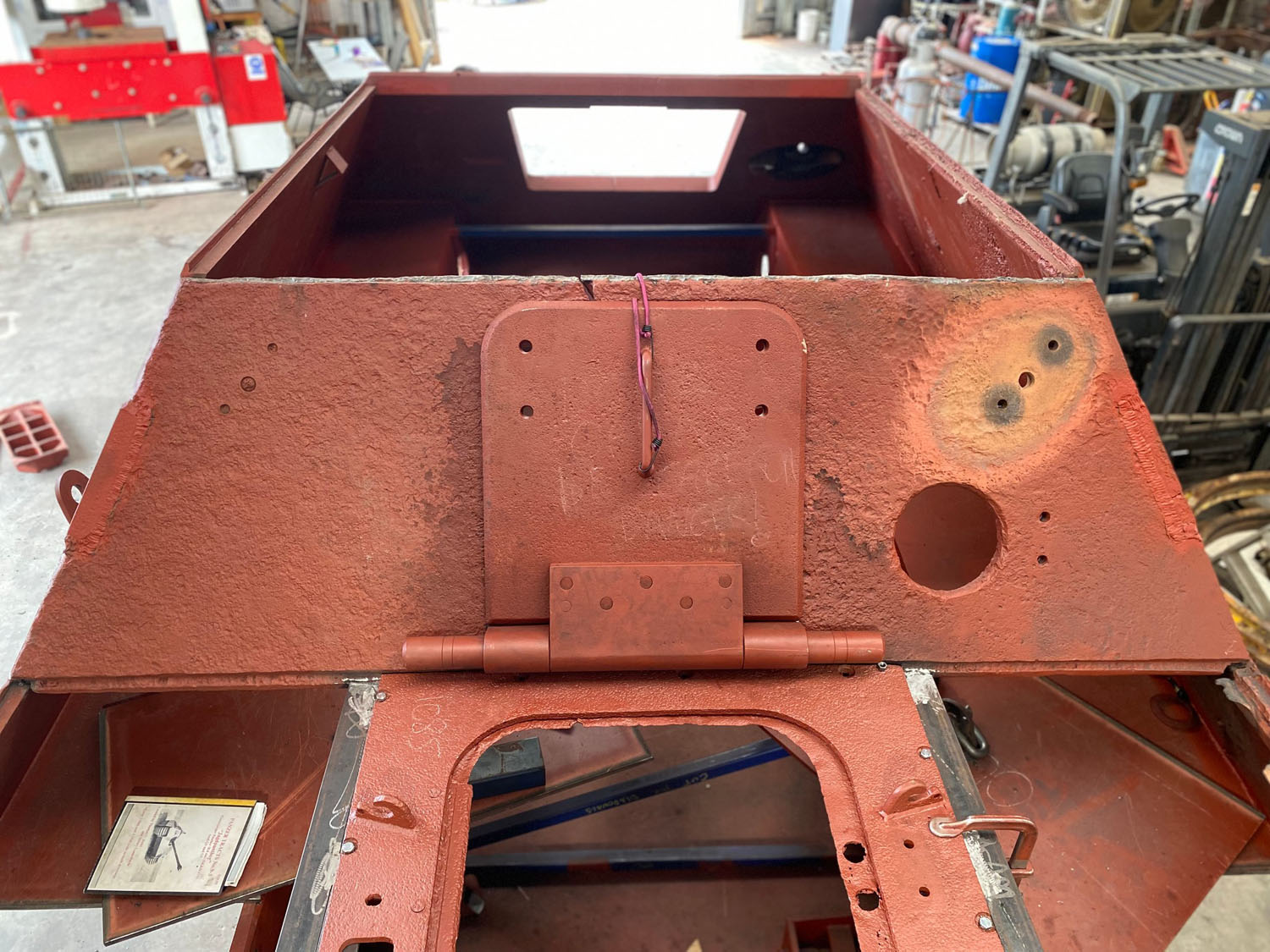

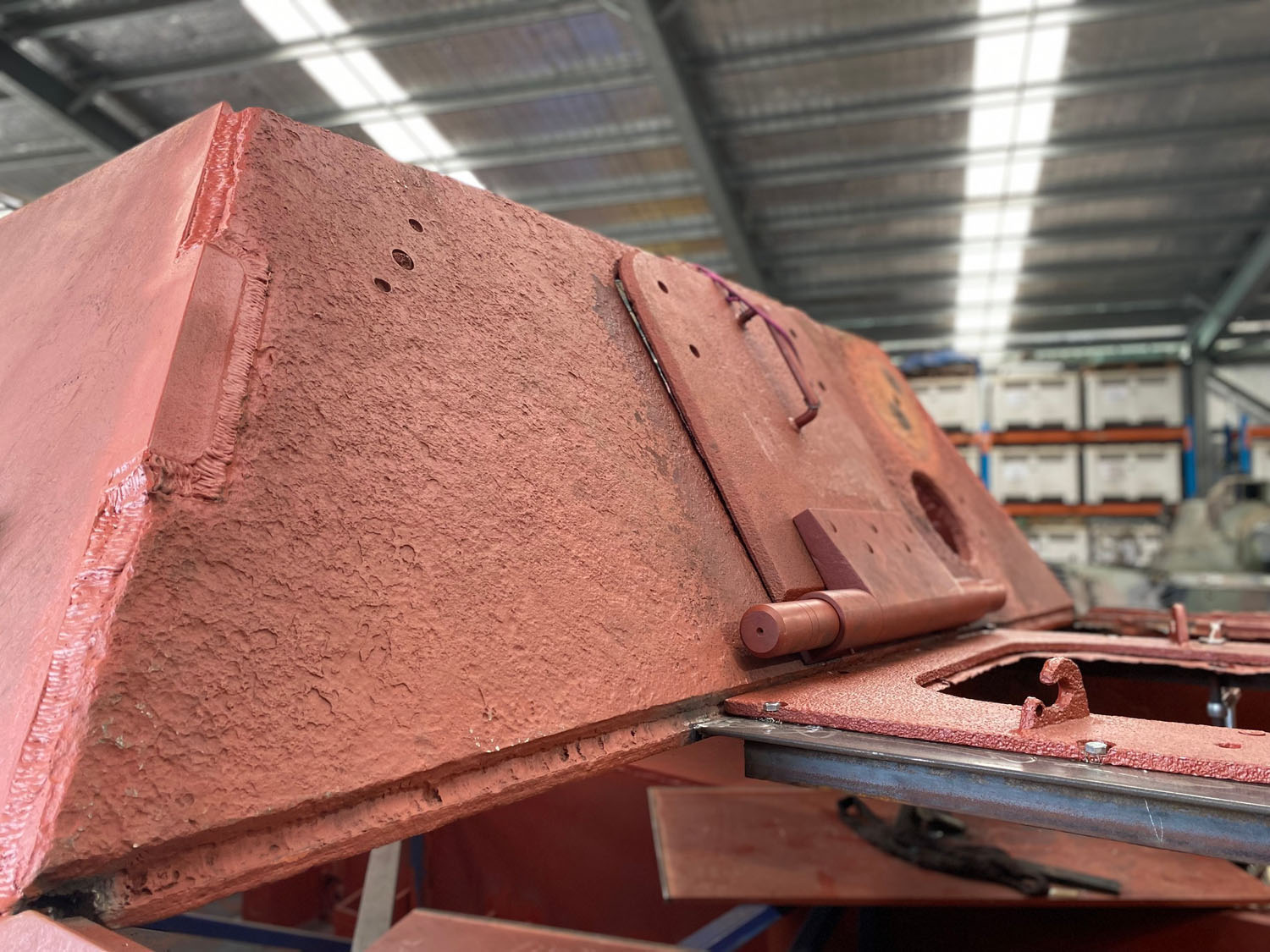

Тривають роботи по корпусу. Показані крупним планом бронеплити та деякі деталі корпусу САУ.

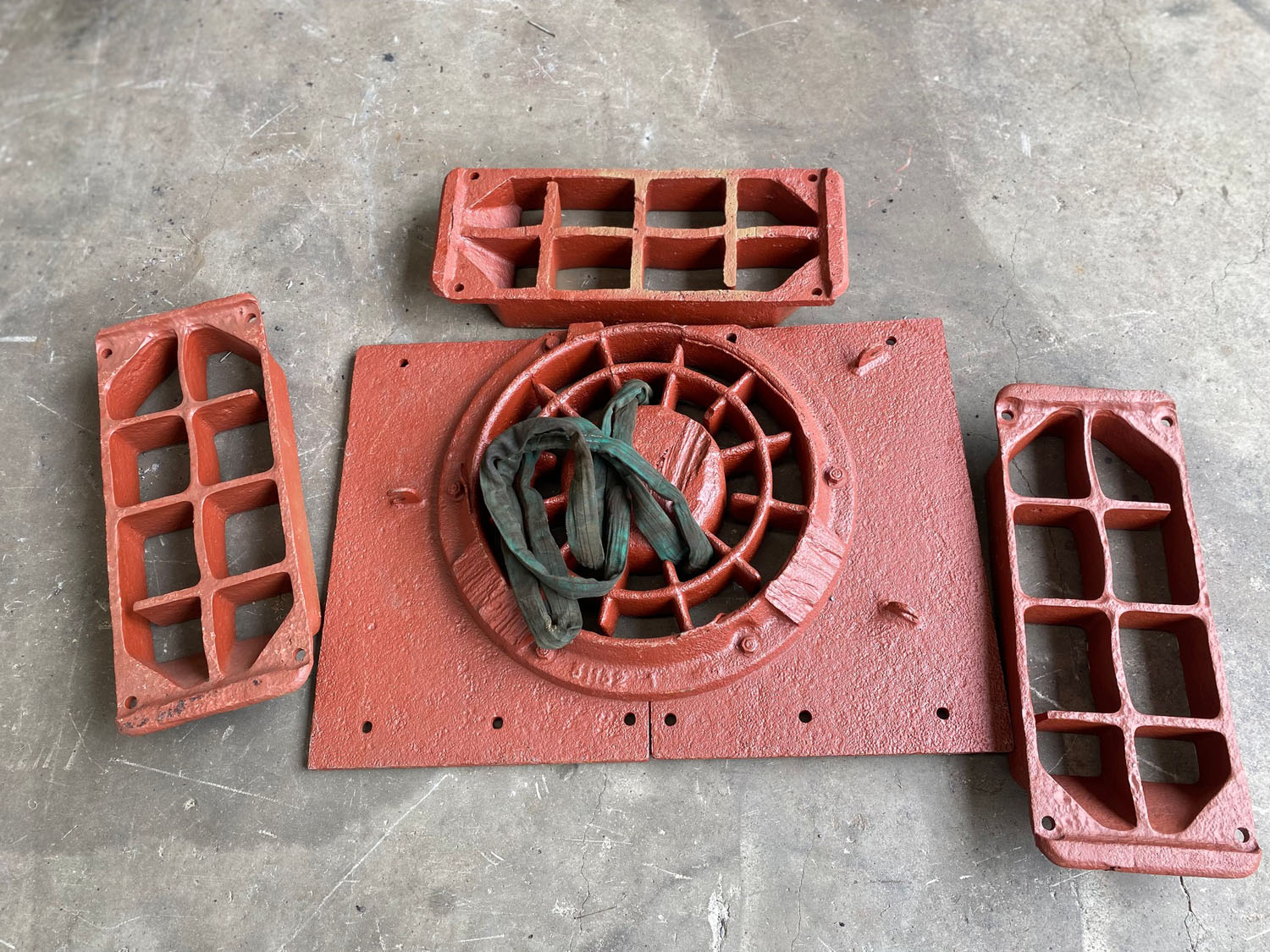

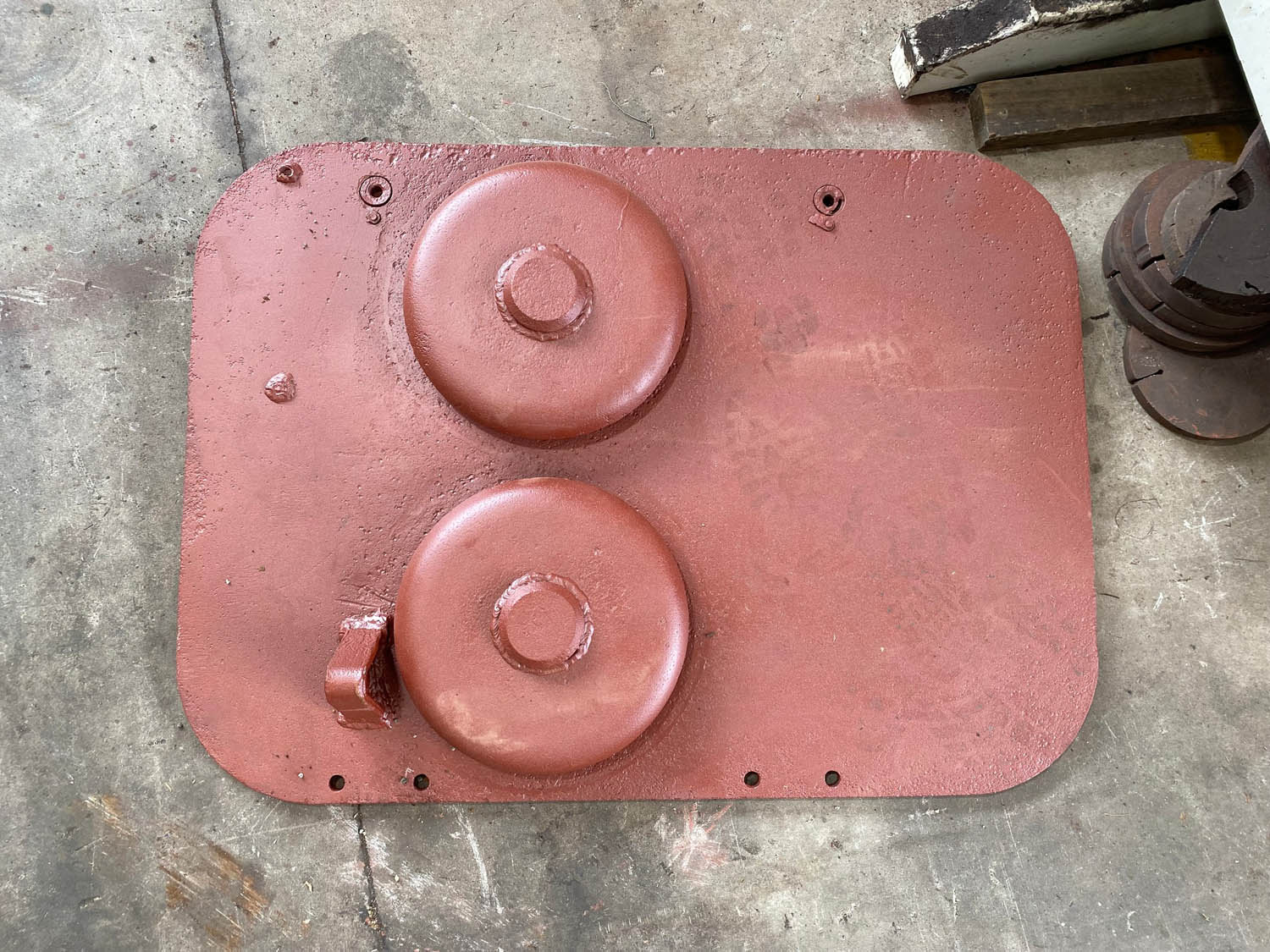

Креслення вентиляційних решіток та деталей даху моторного відділення:
27 травня, 2022 рік
Креслення (blueprints):
3 червня, 2022 рік
Початок фарбування корпусу та готові колеса. До фотографій від реставраторів додам креслення деталей даху бойової рубки.
8 липня 2022
29 липня 2022
Пофарбований корпус самохідної артилерійської установки Jagdpanther доставили у музей.
Дивіться також відео сюжети цього проекту реставрації.
Використані джерела інформації:
- The Australian Armour and Artillery Museum Facebook Page
- Книга “«Jagdpanther» Panzerjaeger Panther (8.8 cm) (Sd.Kfz.173) Ausf.G 1 und G2 (Panzer Tracts No.09-03) (Thomas L. Jentz, Hilary Louis Doyle)“
